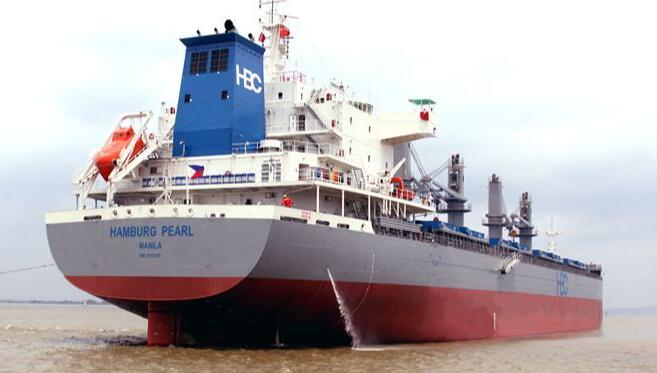

1. 散货船结构图解

运输船舶按用途可分为客船和货船，以及客货兼载的客货船。此外，运输船舶还可以按航区分为远洋船、沿海船、内河船以及北美洲的“大湖”船等；按航行方式分为排水型船(全部重量靠水的浮力支承的船)、水翼船和气垫船等；按有无动力装置分为机动船和驳船，机动船又可分为蒸汽机船、汽轮机船、柴油机船和核动力船等；按船体材料分为钢船、木船、水泥船和玻璃钢船等。

1.客船

可分为以下五类:

①海洋客船,包括远洋客船和沿海客船。远洋客船吨位大,航速高，设备齐全,有为旅客准备的舒适的生活条件。在航空运输兴起以前，国际邮件主要靠远洋客船运送，因此这类船又称为邮船。20世纪70年代以后，这类船已停止建造。但在一些国家国内航线上以运输旅客为主的沿海客货船仍在建造使用。

②旅游船，是60年代兴起的、供旅游者旅行游览用的船。船型同远洋客船相似，但吨位较小。船上设备齐全，能为旅客提供疗养、娱乐和智力开发等综合性服务。③汽车客船，是60年代兴起的船种。除载客外能同时载运一定数量的旅客自备汽车。

④内河客船，是江河湖泊上的传统客船。载客量大，设备较海洋客船简单。⑤小型高速客船，主要有水翼船和气垫船，多用于沿海和内河短途航行。

2.货船

按载运的货物种类和装卸方式可分为以下几类：

①干货船，又分杂货船和散货船两类。杂货船以装载各种件杂货为主。新型杂货船多设计成对货种适应性强的多用途船。散货船专用于载运各种散装货物，又可分为运煤船、矿砂船、散粮船、运木船和散装水泥船等。

②液货船，装载各种液态货物的船，主要有油船、液体化学品船、液化气船。此外，还有能兼装液货和干散货的兼用船。③集装箱船，以标准集装箱为货运单元的货船。这种船航速高，航行于固定航线，利用港口专用设备进行快速装卸。

④滚装船，又称“开上开下”船。船上设有活动跳板，载货拖车能直接开上开下。滚装船装卸快，适合于装运集装箱和大件货。

⑤载驳船，又称子母船，是以载货驳船作为货运单元的货船。这种船载运的货物在港口中转可以不用码头，不用倒载，实现江海直达运输。

⑥冷藏船，专门装运易腐鲜货的船。

⑦驳船以及与之配套使用的拖船、推船。它们分别组成拖带船队或顶推船队，多用于江河

2. 散货船结构图片

20万t散货船舶用钢量大约2.4万吨。

20万吨散货船是指载重吨，而投钢量是修船总吨，两者的概念是不同的。

散货船在三大主要船舶的投钢量是最少的，因为散货船的结构相对简单，而集装箱船的结构就复杂的多，而油轮的结构虽然比不上集装箱船，但较散货船而言还是略微复杂。

3. 散货船总布置图

１、上海外高桥造船有限公司：2004年，公司的完工总量位居中国各船厂之首。2005年，成为中国第一家年造船总量突破200万载重吨的船厂。

2006年造船完工总量又达到了历史性的311.5万载重吨，接近于2000年的全国造船总量，不仅是我国率先超越300万载重吨大关的船厂，而且，还是我国唯一一家年造船总量和手持订单双双进入世界十强行列的造船企业，在中国船舶工业的发展史上又矗立起了一座丰碑，被誉为“中国第一船厂”。２、大连船舶重工集团有限公司（大连造船厂）：大连造船重工有限责任公司是我国大型船舶出口基地和国家重点保军企业。建国以来先后建造各类船舶 2700 余艘，其中舰船 43 个型号 818 艘，被誉为“海军舰艇的摇篮”。八十年代初，在国内船厂中率先打入国际船舶市场，产品远销欧、美、亚 16 个国家和地区，先后创造了中国造船史上的三十多个第一。大连新船重工有限责任公司是我国最大规模的现代化船舶总装企业和大型船舶出口基地企业，在国内最先开发建造了 30 万吨超大型油轮和 FPSO 等海洋工程产品，在国际造船界和航运界享有盛名，连续多年在国内船厂中排名第一，被国外媒体称为中国造船业“猛追日、韩的旗舰”和“最具国际竞争力的船厂”，在 2004 年国外权威杂志对世界大型船厂最新排名中，跻身第七位。大连船舶重工是中国最早建造 10 万吨以上大型船舶的船厂，建国以来，先后为国内外船东建造各种类船舶 2700 艘，从五十年代中国第一艘万吨轮，七十年代第一艘导弹驱逐舰、八十年代中国第一艘出口船，直到九十年代中国第一艘 VLCC ，大连船舶重工不仅是创造了中国造船史上 60 多个“第一”，更给快速发展的中国造船业带来了无数荣耀。

依靠现代化基础设施和雄厚的技术力量作为保证，大连船舶重先后开发和设计建造了代表中国造船能力的 30 万吨超大型油轮（ VLCC ）、代表中国造船技术水平的 4668TEU 集装箱船和代表中国造船管理水平的 23 万吨浮式生产储油船（ FPS0 ）等标志性产品，以及 2.8 万吨多用途集装箱“梦幻型”系列船、 4.4 万吨成品油轮“中国大连型”系列船、具有当代世界先进水平的 RO ― RO12300 吨现代化滚装船等。目前，大连船舶重工 30 万吨超大型油轮 (VLCC) 、 11 万吨成品油轮已形成了规模化、系列化、批量化生产，这为降低成本，缩短船舶建造期创造了条件。

所服务的船东分布在丹麦、挪威、伊朗、比利时、希腊、美国、德国、智利、日本、新加坡、巴基斯坦及香港等国家和地区；与此同时，在中国远洋运输集团、中国海运集团总公司、中国海洋石油总公司等国内用户的船队重，也越来越多地拥有了新船重工建造的船舶３、南通中远川崎船舶工程有限公司：1995年12月29日，南通中远川崎船舶工程有限公司正式动工兴建，她是中国远洋运输集团与日本川崎重工株式会社两大公司最大的合作项目。10年来，南通中远川崎产品链完成了大灵便型散货轮――第五代集装箱船――30万吨超大油轮――5000车位汽车滚装船――10000TEU集装箱船的五大跨越；10年来，南通中远川崎的主要造船指标连破国内纪录，造船工期不断缩短，经济效益连年增长；10年来，南通中远川崎锻造了一支成熟的研发设计队伍，成就了一个精干务实的管理团队；10年来，南通中远川崎屹立在风云际会的造船市场，无论是接单选择还是成本控制，不管是安全生产还是质量保障，交出了一份份满意的答卷； 10年来，所有南通中远川崎的造船人，奋发图强，在建造世界一流船舶的同时，矢志不渝地建设世界一流船厂。南通中远川崎作为国内第一家大型造船合资企业，经过这10年的运作，已形成鲜明的自身特色，并与国内外同行不断交流与沟通，互相取长补短共同促进了中国船舶工业的发展与进步。南通中远川崎的崛起，犹如在中国造船界树起了一根标杆，立起了一面镜子，其示范效应和对比效应，无疑是中国造船久远的福音。截止2005年12月，公司共交付各类船舶35艘，其中大灵便型散货轮28艘，5400TEU集装箱船2艘，30万吨VLCC 3艘，5000PCC汽车滚装船2艘，船东遍布欧亚两洲，海外船东订船占70%。促进和推动了民族造船工业的发展，提高了我国在国际造船界的声誉。南通中远川崎以超常规的速度实现了经济、社会、企业、文化的全面和谐发展，取得了令人瞩目的骄人成就，更确立了最具竞争力的造船厂的地位，其追求“员工满意度、客户满意度、激发企业活力”的企业文化在业内独树一帜，为国内外船舶专家所称道。党和国家领导人多次亲临南通中远川崎的生产现场，充分肯定了企业所取得的成绩，并对企业规划和发展作出了重要指示。业内组织了专家分多个批次考察南通中远川崎，探讨“南通中远川崎现象”，提出了许多中肯的指导意见。可以说，南通中远川崎的成长是改革开放以来，中国近30年造船发展的重大成就之一，其成长的历史离不开社会各界的关爱、支持，为此所有南通中远川崎的造船人都心存感激，立志为中国造船工业的更上台阶，作出应有的贡献。 ４、沪东中华造船（集团）有限公司：沪东中华造船（集团）有限公司是中国船舶工业集团公司下属五大造船中心之一。公司是既造军用船舶、民用船舶，又造大马力船用柴油机和大型钢结构的综合型企业集团。公司总部位于上海浦东新区，主要生产区域分布在上海东部的黄浦江两岸，占地面积135万平方米，码头岸线2800米；拥有360X92米大型干船坞1座，600吨龙门吊2台，12万吨级浮船坞、12万吨级和7万吨级船台各1座，2万吨级以下船台3座。公司具有70多年的造船历史和丰富的造船经验，为国内外船东建造过各类大中型集装箱船、LNG船、LPG船、化学品船、滚装船、浮式储油轮、成品油轮、原油轮、散货轮、客船、特种工作船、军舰和军辅船等共计3000多艘。船品除满足国内用户需要外，还远销亚洲、欧洲、非洲、大洋洲、南美洲和北美洲等40多个国家和地区，深受国内外船东的好评。公司目前已具备年造船生产能力200万吨５、江南造船（集团）有限责任公司：50年代，江南造船厂建造了我国第一代潜艇；60年代，建造了我国自行设计的第一艘万吨级远洋货轮；70年代，为配合我国发射火箭和人造卫星，建造以“远望”号和“向阳红10”号为主的测量、调查、打捞救生船等远洋综合科研研究船队；80年代以来，江南造船厂的船舶产品频频走向国际市场，先后为德国、美国、意大利、加拿大、挪威、比利时、瑞士、丹麦、马来西亚、新加坡和香港等许多国家和地区建造了散货船、油船、集装箱船、多用途船、成品油\化学品船、自卸式散货船、汽车运输船、三用工作船和液化气船等十多种类型的具有当代世界先进水平的船舶。在全冷式液化气船、LNG船等方面进行了大量的技术储备。2003年7月24日，中船集团公司与上海市人民政府就上海地区船厂布局调整的有关问题签署了合作备忘录，其中明确提出，上海市近期在长兴岛安排8公里岸线，用于中船集团公司系统内黄浦江沿岸船厂调整搬迁。长兴岛中船江南长兴造船基地一期工程有3.7公里的岸线，占地面积约560万平方米，在这里将规划、开发、建设一个高起点、高标准、高要求的军民结合、水上水下并进、产品范围包括钢结构等在内的我国第一造船大厂。这里将拥有4个大型船坞，其中最大的船坞长580米、宽120米，具有450万吨年造船能力。

4. 散货船货舱结构图

一般说，用散杂货船运的话,大仓都是大开口的舱盖,所有可以用抓斗,输送带等,也用吸管设备,当然主要看码头设备了，但有专用了水泥货运船,基本上货舱就是一个水泥罐,装卸都是管路,袋装的水泥,呵呵,那就是吊车吊了,人搬了，或用传送带!

5. 散货船结构图解大全

船型特点:单甲板，单机，单桨，尾机型。

矿—散—油船（O—B—O船）:一般采用双层底，双重舷侧，中部为矿砂或散货舱，两侧翼舱被分割成若干个可装运石油的油舱。

大舱口散货船:货舱口宽度达船宽的70%，适应散货和木材，钢材，新闻纸，集装箱等的联运。

散货—汽车联运船:船尾设有跳板，舱内设有汽车升降机。

浅吃水肥大型船:吨位大，吃水浅，Cb>0.8的矿砂运输船。 散货船机舱布置采用尾机型的好处 可取得中部方整的货舱，提高容积利用率； 有利于舱口布置，提高装卸效率； 可缩短轴系长度，降低造价，增加舱容，并提高推进效率； 有利于结构的连续性和工艺性，提高纵向强度及材料的利用率。

6. 散货船船体结构

30万吨油轮vlcc，载重吨30.8万吨，最大能装200万桶原油。造价为1.5亿到2亿美元之间。

“凯锦”号总长333米，接近35辆5吨的卡车首尾相接的长度，总涂装部位面积达54万多平方米，相当于76个标准足球场加在一起的面积总和;型宽60米，型深30米，入DNV船级社。该船属于无限航区船型，续航里程超过26000海里，可在全球范围航行。在设计吃水20.5米时可正常装载200万桶原油通过马六甲海峡。

7. 散货船舶结构图

国际海事组织于2017年7月19日通过的FAL.2/Circ.131，MEPC.1/Circ.873，MSC.1/Circ.1586和LEG.2/Circ.3号通函，把船上应配备的证书或文件清单做了更新，结合通函、船旗国和实船文件记录的要求，下面按各公约要求，梳理一下船舶应配备的证书、文件和记录清单（包括但不限于，括号内为相应公约要求出处，以及具体时间和总吨要求）,内容仅供参考。

【由船旗国签发】

1、国籍证书；

2、最低配员证书（SOLAS CV/R14.2）；

3、电台执照；

4、船长、高级船员或普通船员证书；

5、燃油污染损害民事责任保险证书BCC（1000总吨以上船舶）；

6、残骸移除证书WRC（300总吨以上船舶）；

7、油污损害民事赔偿责任保险CLC（2000载重吨以上散装货油船）；

8、连续概要记录CSR；

9、船旗国年税单（个别船旗要求，如Panama）。

【SOLAS公约】

1、SOLAS CI/12要求的免除证书（一般不适用）；

2、PSPC涂层技术案卷（CII-1/R3-2,2008.7.1以后合同，或2009.1.1以后龙骨，或2012.7.1以后交船）；

3、船上应急拖带程序（CII-1/R3-4）；

4、建造完工图纸（CII-1/R3-7，2007.1.1以后建造，管理公司同时也应保存一套）；

5、完整稳性资料(所有客船，及24m以上货船，CII-1/R5 & R5-1)；

6、噪声检验报告（CII-1/R3-12，1600总吨以上，2014.7.1以后合同，或2015.1.1以后龙骨，或2018.7.1以后交船，应满足MSC.338(91)标准。对2009.1.1-2015.1.1之间龙骨的船舶，应满足《船上噪声等级规则》的要求）；

7、破损控制图及手册(CII-1/R19,MSC.1/Circ.1245)；

8、船舶操纵手册(Manoeuvring Booklet)(CII-1/R28, IMO A.601(15),MSC.137(76)和MSC/Circ.1053)；

9、SOLAS CII-1/CII-2/CIII提到的替代设计和布置评估报告（一般不适用）；

10、船舶维护保养计划（CII-2/R14）；

11、消防演习记录（CII-2/R15.2.2.5）；

12、消防安全培训手册（应由船舶工作语言写成，船员餐厅、娱乐室及每一船员住舱配备，CII-2/R15.2.3）；

13、消防安全操作手册（编写配备要求同上，CII-2/R16.2）；

14、防火控制图/手册（CII-2/R15.2.4 & R15.3.2）；

15、直升机操作手册（CII-2/R18.8.1，1999.7.1以后建造130m以上的客滚船，或悬挂澳大利亚旗及航行于澳大利亚所属水域的船舶，或其他需要的船舶）；

16、更换现有救生艇释放和回收系统验收声明（CIII/R1.5，LSA4.4.7.6，所有船舶，在2014.7.1之后的第一次坞检安装，但不迟于2019.7.1）。或：可接受的替代救生艇释放装置的声明（2011.5.20之前建造的救生艇，未在2014.7.1之后的第一次坞检时，按照LSA4.4.7.6要求改造的艇钩）；

17、应变部署表和应变须知（CIII/R8 & R37）；

18、营救落水人员计划（CIII/R17-1，MSC.346(91)和MSC.1/Circ.1447）；

19、培训手册（CIII/R35）；

20、无线电记录（CIV/R17）；

21、VDR或S-VDR年度测试报告及符合证书COC（CV/R18.8）；

22、AIS测试报告（CV/R18.9）；

23、LRIT符合性测试报告（CV/R19-1, MSC.1/Circ.1307）；

24、海图和航海出版物（CV/R19和R27）；

25、国际信号规则和IAMSAR手册第III卷（CV/R21）；

26、引水梯证书及使用和维护记录（CV/23.2.4，2012.7.1以后安装的引水梯）；

27、航行活动记录（CV/R26 & R28.1，如果航海日志中未记载这种信息，则应以主管机关认可的其他形式作记录）；

28、货物系固手册（CVI/R5.6 & CVII/R5）；

29、货船安全构造证书SC（500总吨以上货船）；

30、货船安全设备证书SE及其Form E（500总吨以上货船）；

31、货船安全无线电证书SR及其Form R（300总吨以上货船）；

32、货船安全证书（500总吨以下船舶，替代上述三本证书）；

33、经批准的货船安全设备记录Record of approved cargo ship safetyequipment（此记录中标明了船舶主要安全设备，如救生艇、救生筏、航行设备等的型号、序号号、生产厂家等信息，船级社在SE证书初次检验时做此记录，之后相关设备更改后，也应体现在此记录中）；

34、无线电设备岸基维修协议；

35、EPIRB年度测试报告（CIV/R15）；

36、无线电设备年度检测报告；

37、救生艇年度检测报告（CIII/R20）；

38、救生艇架负荷试验报告（CIII/R20，至少5年一次）；

39、救生筏年度检测报告；

40、便携式及固定式灭火器检测报告；

41、舷梯证书及维护保养记录（CII-1/R3-9, CIII/R20,CI/R8和MSC.1/Circ.1331）；

42、谷物运输批准证书或装载手册（CVI/R9）。

【MARPOL及相关】

1、国际防止油污染证书IOPP及Form A（非油船）或Form B（油船）；

2、油类记录本（150总吨以上油船，以400总吨以上非油船）；

3、油污应急计划SOPEP（同上）；

4、国际防止生活污水污染证书ISPP；

5、未经处理的生活污水排放率的批准文件（MEPC.157(55)，不适用于生活污水经过处理后排放的船舶）；

6、垃圾管理计划（100总吨以上和载运15名以上人员的船舶）；

7、垃圾记录本（400总吨以上和载运15名以上人员的船舶）；

8、国际防止空气污染证书IAPP及附表；

9、国际能效管理证书IEEC（400总吨以上船舶）；

10、消耗臭氧物质记录本；

11、换油程序和换油记录（Ann VI/R14.6）；

12、焚烧炉操作手册（Ann VI/R16.7）；

13、加油单据和油样品；

14、EEDI技术案卷（2013.7.1以后龙骨，或2013.1.1以后合同，或2015.7.1以后交船）；

15、能效管理计划SEEMP（400总吨以上船舶，该计划可为船舶安全管理体系SMS的一部分）；

16、NOx技术案卷（2000.1.1以后，130kw以上柴油机）；

17、柴油机EIAPP证书(同上)；

18、柴油机参数记录本；

22、油水分离器型式认可证书；

23、生活污水处理装置型式认可证书；

25、焚烧炉型式认可证书。

【体系(ISM/ISPS/MLC)】

1、安全管理证书SMC；

2、符合声明DOC；

3、国际保安证书ISSC；

4、船舶保安计划SSP和保安评估SSA；

5、国际劳工公约证书MLC2006；

6、船员休息时间记录(STCW A-VIII/1，MLC A2.3.10)；

7、财政担保证书(MLC A2.5.2 & A4.2)；

8、DMLC PART I和PART II（MLC A5.1.3.12）；

9、MLC证书的检查报告(MLC A5.1.4.12)。

【其他公约】

1、国际吨位证书ITC（1969）及吨位计算书；

2、国际载重线证书LL（或其免除证书）及干舷计算书；

3、国际防污底系统证书AFS（400总吨以上国际航行船舶）；

4、防污漆系统声明（船长24m以上、400总吨以下船舶）；

5、国际载重线证书的记录(Record of condition of assignment of Load Line internationalconvention)（此记录标明载重线公约要求的相关设施，如水密门、空气管、通风筒等尺寸、位置等信息）；

6、船员居住舱室证书其及检查记录(CA证书以及Survey report for the issue of a CA inspectioncertificate和Record of approved CA details，后个记录标明了船员居住舱室的位置、尺寸等信息，缔约国在船旗国检查时会检查，此要求不适用于MLC2006公约生效以后建造的船舶)；

7、起货设备证书及其检修记录簿（如有）；

8、固体散货安全证书IMSBC；

9、船级证书CLASS；

10、压载水管理计划BWMP（每一船舶）；

11、压载水记录本（每一船舶）；

12、国际压载水管理证书BWMC（400总吨以上船舶）。

【散货船附加】

1、150米以上散货船的建造档案（SOLAS CRII-1/3-10, 2016.7.1以后合同，或2017.7.1以后龙骨，或2020.7.1以后交船）；

2、船舶结构通道手册（2006.1.1以后建造，20000总吨以上散货船）；

3、货物资料（SOLAS CRVI/2 & CXII/R10）；

4、散装货物手册（SOLAS CVI/R7 & CXII/R8）；

5、散货船加强检验报告ESP。

【油船附加】

1、150米以上的油船的建造档案（SOLAS CRII-1/3-10, 2016.7.1以后合同，或2017.7.1以后龙骨，或2020.7.1以后交船）；

2、物质安全数据单MSDS（SOLAS CVI/R5-1，油船装货之前，向船舶提供）；

3、船舶结构通道手册（2006.1.1以后建造，500总吨以上油船）；

4、专用清洁压载舱操作手册（MARPOL Ann I/18.8）；

5、状况评估计划CAS（MARPOL Ann I/20 & 21）；

6、分舱和损坏稳性信息（MARPOL Ann I/28）；

7、最近一次压载航行的排油监控系统记录（150总以上船舶，MARPOL Ann I/31）；

8、排油监控系统ODMC操作手册；

9、原油洗舱操作与设备手册（COW手册）；

10、船对船STS操作计划和操作记录（MARPOL Ann I/41）；

11、挥发性有机化合物VOC管理计划；

12、稳性仪的认可文件（所有适用于IBC、IGC、BCH和GC规则船舶）；

13、油船加强检验报告ESP。

【载运包装危险货物船舶附加】

1、运输信息(SOLAS CVII/R4.1)；

2、危险货物舱单或积载图（SOLAS CVII/R4.2 & 7-2.2，MARPOL Ann. III/R4）。

8. 散货船舶图

区分船舶所属大小并没有一个明确的分界值。

1、船舶是一种主要在地理水中运行的人造交通工具。另外，民用船一般称为船，军用船称为舰，小型船称为艇或舟，其总称为舰船或船艇。

2、船舶的主要技术特征有船舶排水量，船舶主尺度、船体系数、舱容和登记吨位、船体型线图、船舶总布置图、船体结构图、主要技术装备的规格等。

3、一般以下列称谓区分船舶大小：灵便型船，是散货船舶的一种，指载重量在2－5万吨左右的船，其中超过4万吨的船舶又被称为大灵便型船；巴拿马型散货船；海岬型船，是指在远洋航行中可以通过好望角或者南美洲海角最恶劣天气，载重在10万吨以上的干散货船，被视为矿砂主要船种。
