1. 船体图纸符号

在船体结构编码中HP表示球扁钢，也有的用BP表示，其中HP代表国际通用的球扁钢规格，BP代表中国标准的球扁钢规格。

2. 船舶布置图图形符号

+1A1 TANKER FOR OIL ESP EO LCS-SID VCS-2 CSA-1 TMON NAUTICUS (OPERATION)这应该是属于一艘油轮的船级符号： + 这个像皇冠上的十字的建造符号，代表本船是在挪威船级社(DNV)监督下建造的船舶。

1A1 – 船级主字符，授予船体、机器和设备符合规范要求。 TANKER FOR OIL ESP – 服务和类型船级符号，强化的检验程序。

EO – 设备和系统船级符号 LCS-SID – 破舱控制的装载计算机系统，用于破舱情况下，辅助船长进行决策而开发的综合系统。

V CS-2 – 用于控制货舱内蒸汽发散的系统（附加的船级符号是 B - 蒸汽平衡）。

CSA-1 –结构尺寸基于涵盖载荷和结构反应分析的扩展计算程序的. TMON - 艉轴状况监测的布置 NAUTICUS -是一个附加的船级。

该船级符号表示，在其它因素中，基于获取DNV产品模型软件技术的基础上，信息和信息的实用性的一项标准。(OPERATION) -在营运阶段，增强船东和DNV之间的信息交流。

3. 船舶图纸左右舷代表符号

节(knot)，符号为kn或kt，是一个专用于航海的速率单位，定义就是“1小时, 1海里的速度”，它并不是长度单位。它所对应的换算应是长度/时间，这样的速度单位

链(Chain)是海上最短的长度单位，是1/10海里

1链=0.1海里=0.1852千米=185.2米

船体由甲板、侧板、底板、龙骨、旁龙骨、龙筋、肋骨、船首柱、船尾柱等构件组成。

龙骨 龙骨是在船体的基底中央连接船首柱和船尾柱的一个纵向构件。它主要承受船体的纵向弯曲力矩，制作舰船模型时要选择木纹挺直、没有节子的长方形截面松木条制作。

旁龙骨 旁龙骨是在龙骨两侧的纵向构件。它承受部分纵向弯曲力矩，并且提高船体承受外力的强度。舰船的旁龙骨常用长方形截面松木条制作。

肋骨 肋骨是船体内的横向构件。它承受横向水压力，保持船体的几何形状。舰船模型的肋骨常用三合板制作。

龙筋 龙筋是船体两侧的纵向构件。它和肋骨一起形成网状结构，以便固定船侧板，并能增大船体的结构强度。舰船模型的龙筋通常也由长方形的松木条制作。

船壳板 船壳板包括船侧板和船底板。船体的几何形状是由船壳板的形状决定的。船体承受的纵向弯曲力、水压力、波浪冲击力等各种外力首先作用在船壳板上。舰船模型的船壳板可以用松木条、松木板拼接粘结而成。

舭龙骨 有些船体还装有舭龙骨，它是装在船侧和船底交界的一种纵向构件。它能减弱船舶在波浪中航行时的摇摆现象。舰船模型的舭龙骨可以用厚0.5～1毫米的铜片或铁片制作。

船首柱和船尾柱 船首柱和船尾柱分别安装在船体的首端和尾部，下面同龙骨连接，它们能增强船体承受波浪冲击力和水压力，还能承受纵向碰撞和螺旋桨工作时的震动。

船首(head)：船的前端部位。它的两侧船壳弯曲处叫首舷(bow)。

船尾(stern)：船的后端部位。它的两侧船壳弯曲处叫尾舷(quarter)。

舭部(bilge)：船舷侧板与船底板交结的部位。

4. 船体图纸符号怎么看

首先要弄懂图纸上各种符号所代表的意思，这个可以在图纸说明或者图例上对照看，但是要学会认识一些常用符号。

看水施图的时候一定要将平面图和系统图对着看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理。看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。

看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的，这个一定要平面图结合系统图看，否则会找不到北，毫无头绪。

在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。

看水电图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。

其实，看图、识图都是很简单的事，安装时必须要牢记国家或者地方现行规范，这样才算入门了。

5. 船体制图符号

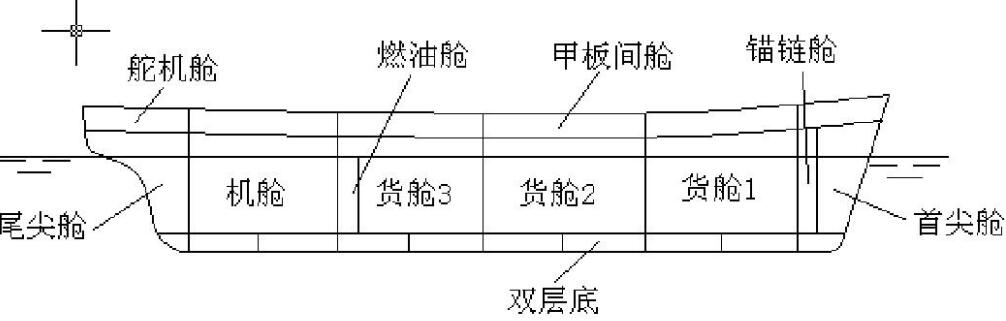

如果你刚接触造船那就得从最基础的开始，在有师傅带的情况下也需要一年时间学。弄清楚首尾，左右舷以及工作图上的一些符号。我这有张图希望能帮到你

6. 船舶建造图纸符号

船舶kn意思是指1、KN是个单位名称。KN是力的国际制单位，也是我国力的法定单位，原来的力单位Kgf现在Kgf是非法单位，它们的换算关系是1Kgf=9.8N≈10N。2、KN，指的是中国联合航空有限公司。是一家北京市的航空公司。千牛（KN）和吨、公斤严格说是两个量纲的单位，是不能换算的，所以过去就用单位公斤力（Kgf）和质量单位Kg相区别，但在过去的实际中人们常常错误的用吨、公斤来做力的单位，现在从法律上进行了严格禁止，为了概念的连贯传递，我们理解为1公斤的力约等于10牛的力，1千牛（KN）等于（工程中取等于）100公斤力，也就是0.1吨力。

7. 船体图纸符号大全图解

吨位符号是t

吨位，是一种规范丈量和核定船体容积的单位，民用船舶的内部容积以吨位计算。港口费、系缆费、码头停泊费等以净吨位作为计算依据。按照吨位丈量规范已测定总吨位和净吨位的船舶会收到主管部门对其所颁发的吨位丈量证书。

8. 船舶施工图纸符号大全

C.F. forward of amidships 在船舶航运中是简写，符号缩写为 Xf。其中C.F 的全称是center of floatation（from midship），中文翻译为（在纵向上船舶的）漂心距（船中）。

一般来讲在不同的坐标系中，船舶漂心的的起算点是不同的，包括船尾坐标系及船中船中坐标系。根据你原文的意思，forward of amidships 是指漂心位于船中前部。并且应该注意的是，漂心数值根据坐标系的原点位置分为正“+”、负“-”

9. 船体图纸符号大全

船舶焊接符号U代表焊接电压，船舶焊接符号I是焊接电流，电流影响熔深，电压影响熔宽，电流以烧透不烧穿为益，电压以飞溅最小为益，两者固定其一，调另一个参数即可。焊接电流及焊接电压两者的大小对焊接质量以及焊接生产效率的影响都很大，要善于调节两者的大小值。

10. 船体图纸符号含义

01

船舶登记证书

CERTIFICATE OF REGISTRY

船舶登记证书，也称为船舶国籍证书该证书是由船旗国政府颁发。

该证书的有效期各船旗国规定不同，一般为五至十年。我国规定，该证书有效期为十年。有些国家和地区政府规定为五年，比如香港地区政府颁发的登记证书就为五年。

任何一艘船舶，建造之后，或者被购买之后，船舶所有人，即船东，必须向一个国家的政府主管机关进行登记，注册，取得登记国的国籍，悬挂登记国的国旗，并以登记国的某一个港口作为船籍港，由船舶登记国家主管机关颁发船舶登记证书。

02

船舶国际吨位证书

INTERNATIONAL TONNAGE CERTIFICATE

简称ITC证书，该证书也称69吨位证书，是由船旗国政府主管机关或由主管机关授权的船舶检验机构---船级社代表船旗国政府签发。

该证书中以船舶总吨作为衡量船舶规模的大小，以船舶净吨作为营运舱容，并作为上交税款和港口收费的计算基础。

该证书中的船舶吨位，是以船舶容积为单位进行衡量，因此，船舶吨位证书中的吨位称为容积吨。

03

船舶最低安全配员证书

MINIMUM SAFETY MANNING CERTIFICATE

该证书是由船旗国政府主管部门签发，在该证书内，规定了每一具体船舶，对于相关职务的人员所应配备的最低配员。如若船舶上每一相关职务的实际配员少于证书中规定的相关配员数，则船舶为不适航而不能开航。

该证书的有效期因各国政府规定不同而不同，有些国家规定为二年，而有些国家规定为五年。有效期间不需要年度检验。

04

船员住舱证书

CREW ACCOMMODATION CERTIFICATE

该证书是由船旗国政府或由船旗国政府授权的船舶检验机构---船级社检验并签发。

该证书证明了，某一具体船舶的船员住舱、生活条件、生活环境符合国际劳工组织的有关规定。

该证书有效期为五年，每年需由船舶检验机构进行年度检验并对证书进行年度签证，五年一次特别检验，换发新证书。

05

船舶电台执照

SHIP STATION LICENCE

船舶电台执照，由船旗国政府主管部门颁发。

证书上列明了船舶电台所配备的无线电通讯设备名称和数量，以及无线电通讯的交费账号。

本执照表示某一船舶配备所属的无线电通讯设备的合法性。

该执照有效期各国政府主管机关规定不一，基本上分为短期和长期两种，短期为一年，长期为五年。

上述由船旗国政府主管机关颁发的证书称为政府法定法律证书。

06

船舶入级证书

CERTIFICATE OF CLASSIFICATION

船舶入级证书包括船体入级证书和轮机入级证书，是由船舶入级的检验机构---船级社签发，船级表明了船舶达到的一种技术状况指标。

船体入级证书主要是指船壳，使用的材料，载重线的勘划，达到什么样的强度，适合在什么样的航区航行，船舶在船舶检验机构的监督下建造完毕，经检验机构检验合格后，授予该检验机构一定的船级符号。

07

船舶国际载重线证书

INTERNATIONAL LOAD LINE CERTIFICATE

简称LL证书，船舶载重线证书由船舶入级的检验机构---船级社进行检验签发。

船舶载重线证书有效期五年，每年进行一次年度检验，并对证书进行年度签证，每五年进行一次特别检验，换发新证书，开始新的循环。

08

船舶安全构造证书

CARGO SHIP SAFETY CONSTRUCTION CERTIFICATE

简称SC证书，船舶安全构造证书由船舶入级的检验机构---船级社检验签发。

该证书载明了船舶安放龙骨的时间及建造年月，证书表明，船舶的结构和构造符合海上人命安全公约的各项相关要求，在结构和构造上达到了相关海上安全的技术要求标准。

证书有效期为五年，每年进行年度检验并对证书进行签证。

09

货船安全无线电证书

CARGO SHIP SAFETY RADIO CERTIFICATE

简称SR证书，船舶无线电证书由船舶入级的检验机构---船级社检验签发。

证书表明，船舶所配备的无线电设备符合国际海上人命安全公约的相关要求，包括全球海上遇险和搜救系统所要求的设备及技术功能达到了所要求的技术指标。

船舶安全无线电证书，有些船级社规定有效期为一年，每年进行检验，并换发新证书。

有些船级社实行五年协调证书，有效期为五年，每年进行年度检验并对证书进行签证。每五年进行一次特别检验，换发新证书。

中国船级社实行的是五年协调证书，有效期为五年。

010

货船安全设备证书

CARGO SHIP SAFETY EQUIPMENT CERTIFICATE

简称SE证书，船舶安全设备证书，由船舶入级的检验机构---船级社检验签发。

证书表明，船舶所配备的安全设备符合国际海上人命安全公约的相关要求，安全设备主要包括安全消防、救生设备。

对货船来讲，船舶的实际船员数量不应超过该定员数量，对客船来说，船舶的船员和旅客总数，亦不能超过该载明的人员数量。

011

国际船舶防止油污证书INTERNATIONAL OIL POLLUTION PREVENTION CERTIFICATE

简称IOPP证书，国际船舶防止油污证书，由船舶入级的检验机构---船级社检验签发。

该证书表明，某一具体船舶已经按公约要求，配备并安装了符合公约要求的防止油污染的相关设备并达到了公约要求的技术指标。

作为该证书的支持文件是该证书的附件FORM-A。

在FORM-A中，列出了某一具体船舶配备的防止油污染的防污设备的名称、数量和技术性能，其中包括油水分离器、15PPM报警设备、焚烧炉、污油舱、污水舱等。

该证书有效期为五年，每年进行年度检验并对证书进行年度检验签证，每一年进行一次特别检验，换发新证书。

012

国际船舶防止空气污染证书INTERNATIONA AIR POLLUTIONS PREVENTION CERTIFICATE

简称IAPP证书，国际船舶防止空气污染证书由船舶入级的检验机构—船级社检验签发，这是于2005年5月19日生效的一种新的国际船舶证书。

该证书表明某一具体船舶已经按照〈规则〉的要求，对船舶产生对臭氧消耗的设备以及对燃料油中的含硫量已进行了有效的控制，符合规则要求的排放标准。

该证书有效期为五年，每年进行年度检验并对证书进入年度签证，每五年进行一次特别检验并换发新证书。

013

防止生活污水污染证书

SEWAGE POLLUTION PREVENTION CERTIFICATE

该证书由船舶入级的检验机构---船级社签发。

证书内载明了生活污水处理装置的种类，包括粪便柜，污水处理装置等设备的性能，容积，各项技术指标等。

证书有效期为五年. 每年进行年度检验并对证书进行年度签证，五年进行一次特别检验换发新证书。

014

除鼠或免预除鼠证书

DERATTING OR DERATTING EXEMPTION CERTIFICATE

除鼠与免予除鼠证书是完全不同的两个证书，其作用是一样的。

除鼠证书是说明该轮经过了除鼠工作，但不保证船上没有老鼠，因此除鼠工作需经常进行并有相关记录，特别是在换发新证书时，必须经过除鼠。

而免预除鼠证书是说明船上没有老鼠，不需要进行除鼠。

绝大部分船上使用的是免预除鼠证书。

该证书是根据国际卫生组织有关规定，由任何一个港口的港口卫生当局签发，有效期为6个月，不能展期。

现在，根据国际卫生组织的规定，原来的〈除鼠或免预除鼠证书〉改为〈卫生控制证书〉，有效期为一年，在证书的功能方面除了原来的功能外，还增添了对流行性疾病等卫生问题的控制。

仍然由港口卫生检疫部门签发。

11. 船用图纸基本结构图符号代表什么

箱主代号是集装箱所有人向国际集装箱局登记注册的三个大写的拉丁文字母表示，比如中远集团自有箱的箱主代号之一是“COS”，国际标准化组织规定，箱主代号由四个大写的拉丁文字母表示，前三位由箱主自己规定，第四个字母用U表示，用以表示集装箱的类型，最常见的是“U”，用于表示所有常规的集装箱。

另外“J”表示带有可拆卸的集装箱，“Z”表示集装箱的拖车和底盘车。 这与1981年旧标准有所区别，在旧标准中，箱主代号是四位字母组成，箱主代号中即已经包括设备识别代号，而没有所谓的设备识别代号。
